?全自动组件EL检测仪
Product?name?产品名

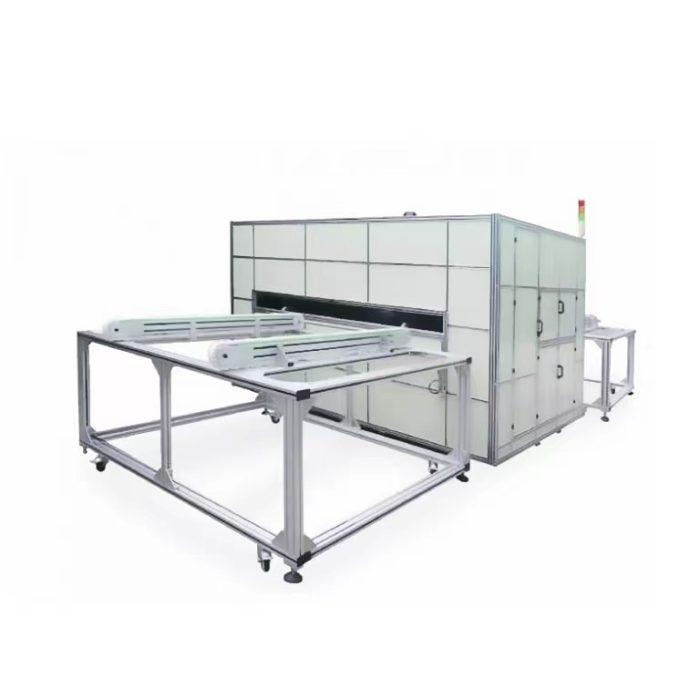

→Subassembly?EL?tester?-?auto全自动组件EL检测仪
Function??功能

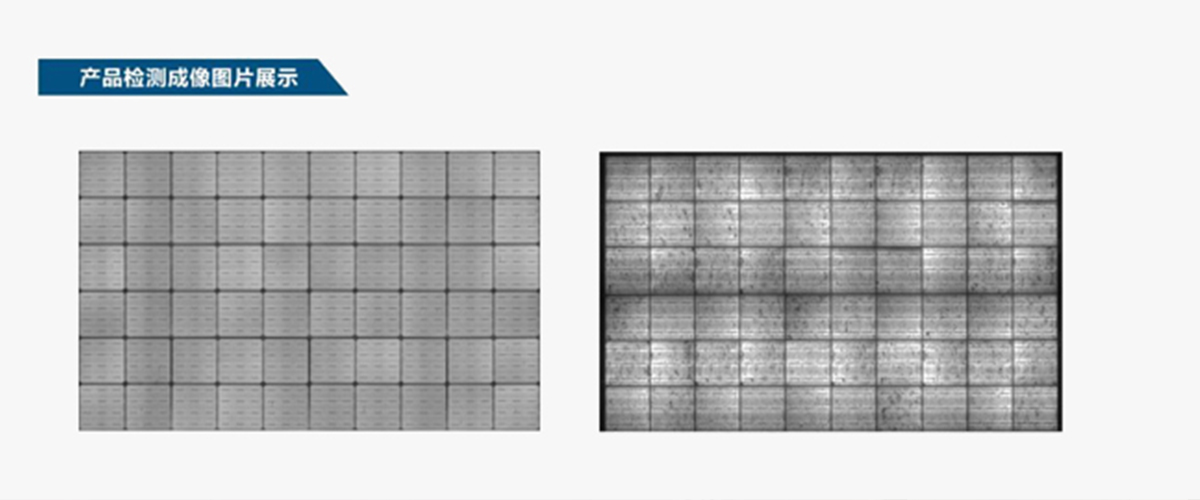

→Interpretable?defect可判断缺陷：碎片，断栅，隐裂，烧结网纹，低效率片?等
Application??应用
→?Object测试对象：光伏?单晶/多晶组件（层前?层后?装框后）
→?Scope测试范围：??~2300*1200?mm
→?Option测试选择：高电流；低电流
Product advantage 特点优势
1、适用于所有组件生产商对EL检测的需求
2、针对层压前、层压后、短边进、长边进等有多种设备类型匹配
3、与流水线配套使用，对接方便快捷
4、高端定制检测软件，可根据客户不同需求进行完美定制
Technical?specifications?技术规格
→Test?method测试方式：??在线传送带上下料进行EL检测
→Camera相机：
芯片：索尼
像素：3600万 ?CMOS /CCD （提供更多像素选配）
曝光时间：1~60可调
滤光：无红外线灯光过滤
→Frequency测试周期： 10~30?s
→Power机配电源：?0~100V/0~20A?直流稳压电源
→Current?option电流选择:
高电流：7—20A
低电流：0.1—3A
→Conveyer?system传送系统
?上料：传送带上料?自动归正
?下料：传送带下料
→Test?system测试系统：顶升反射?
→Division?system分料系统：组件下料后90度直角方向传输，用于分料
→Power?on?method上电方式：模块接触式上电
→Human-computer?interface人机界面：
图像放大，剪切，条码显示
缺陷分类保存，条码扫描，条码查询
检测监控，缺陷统计，产线统计等...
功能选择：高电流，低电流
注：特殊功能可额外添加定制
→Software软件：
图像显示：放大、标记、条码显示
图像处理：图像优化、剪切、矫正
查询：条码扫描、条码查询、日期查询
功能选择：高电流，低电流
其他：图像缺陷分类保存?等
| 名称 | 规格 | 数量 |
|---|---|---|
| 暗箱 | 标准防红外检测暗箱 500*500*1200 | 1 |
| 红外相机 | 3600万像素 | 1 |
| 红外镜头 | D20M 高解析广外广角镜头 | 1 |
| EL电源 | 0~100V；0~20A；±0.1% | 1 |
| 电控装置 | PLC；上电装置，探针等 | 1 |
| 电脑 | windows专用台式机 | 1 |
| 软件 | EL检测专用处理软件 | 1 |
| 质保 | 售后质保1年，赠送2年 | 1 |
莱科斯（LAILX）致力于光伏检测设备的研发与生产，现有设备包括 EL检测系列，便携式EL检测仪，组串式EL检测仪，无人机EL测试仪，IV功率测试系列，便携式IV测试仪，电能质量分析仪，等相关光伏电站检测设备与光伏产线实验室检测设备。
