| 光学模块 |
| 相机像素 |
3700万 （可升级选配4500万像素） |
| 分辨率 |
7360*4912 |
| 相机类型 |
进口工业级红外探测器 |
| 感光芯片 |
CMOS 科研级高感 |
| 感光尺寸 |
35.9*24mm |
| 红外芯片 |
LailxA21s锗芯片 99.5%红外折射率 |

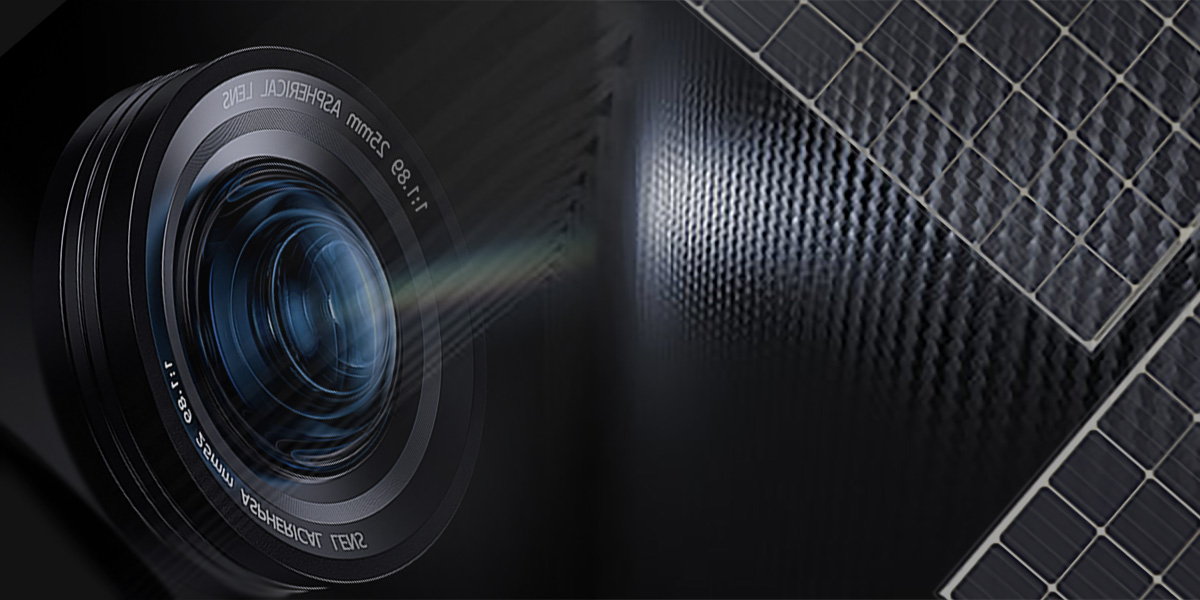

| 红外镜头 |
500万像素；高感高透红外滤片；EL成像色散率低于1%； |

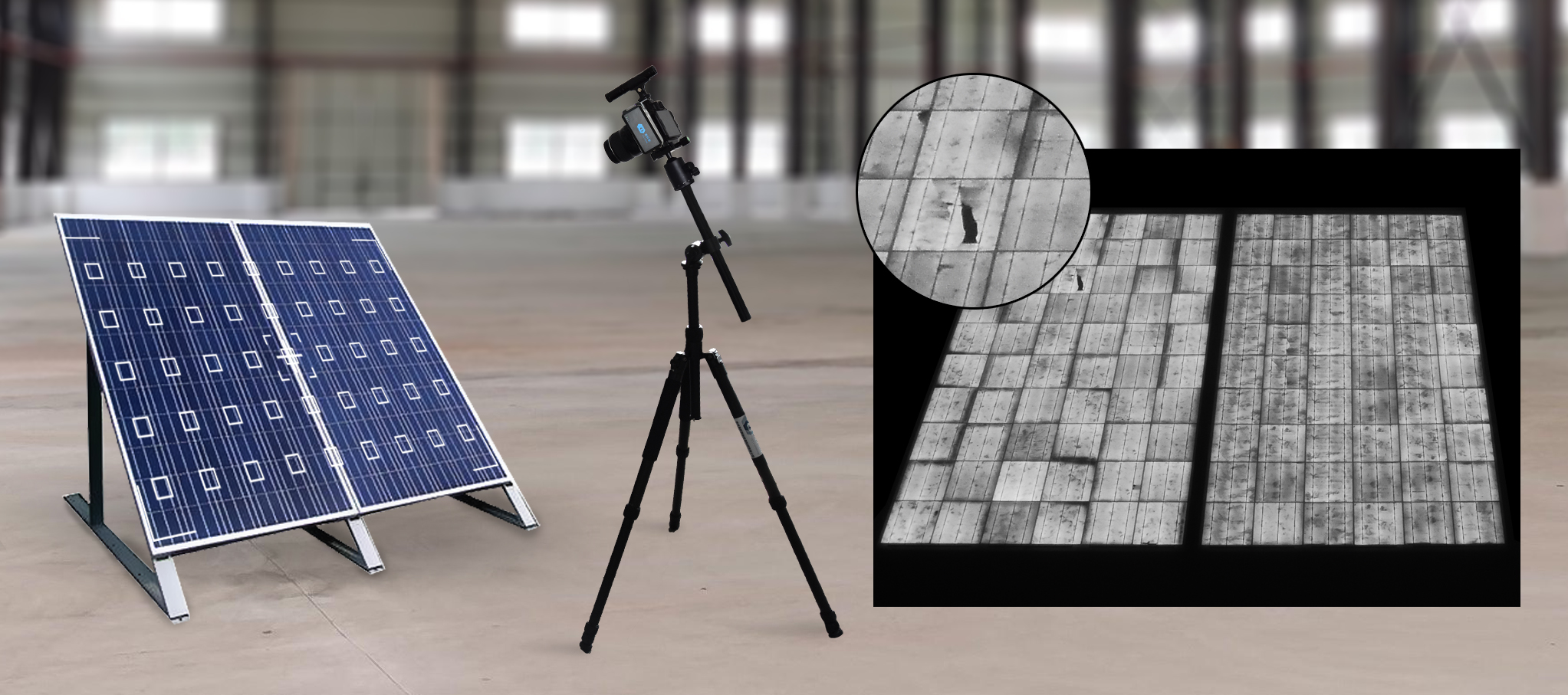

| 成像范围 |
有效高清隐裂成像 0～6000 x 4000mm （1～12块组件）
有效混档衰减成像 0～30000x7000mm （1～26块组件） |
| 对焦模式 |
内置Lailx10s全时暗光自动对焦传感器模块 |
| 对焦点位 |
95点全平面对焦系统；具备更高的倾斜角与侧面对焦能力。 |
| 对焦距离 |
≦7m 全自动对焦；达到0秒免对焦能力， 在暗光环境下可呈现精细的EL图像 |
| 弱光拍摄 |
低于 300W/㎡辐照度 |
| 红外线处理波段 |
屏蔽600um以下光线对检测造成影响 |
| 锁相解析 |
同步EL相机与EL电源检测频率，达到最优成像画质 |

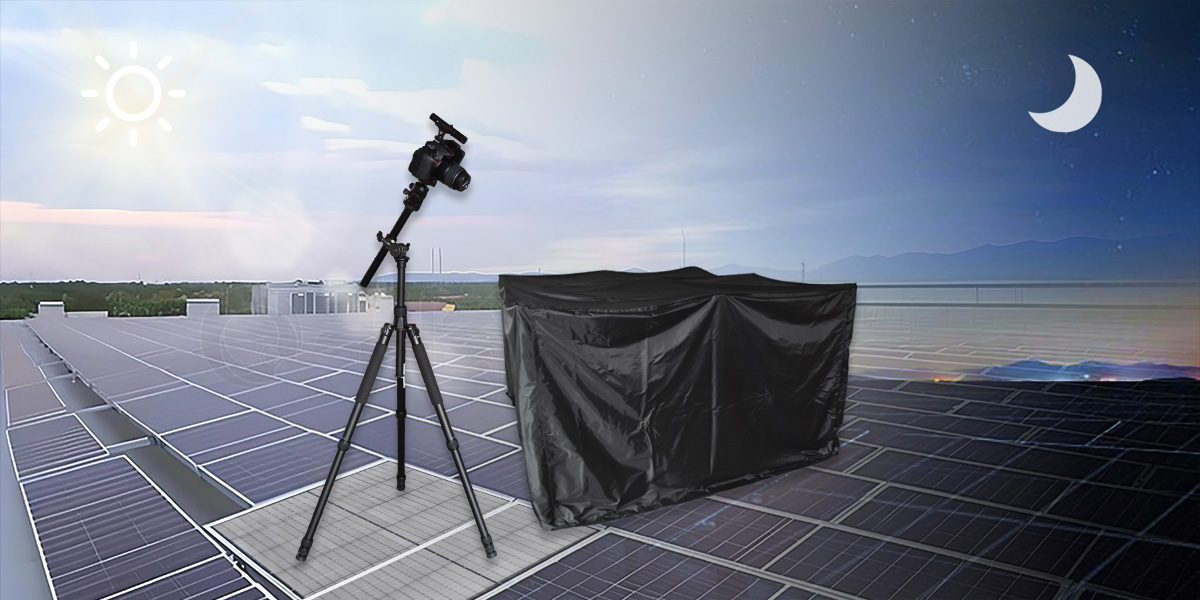

| 光学屏蔽 |
灯光、月光、星光 凌晨傍晚低辐照太阳光对测试无影响；
400辐照以上需防红外模块、400辐照以下可直接测试。 |
| 检测速度 |
0.1～60s可调 |
| 检测时效 |
3min/1组串（实测） |
| 感光精度 |
0.1A～1A弱电流下可进行高清内部缺陷成像 |

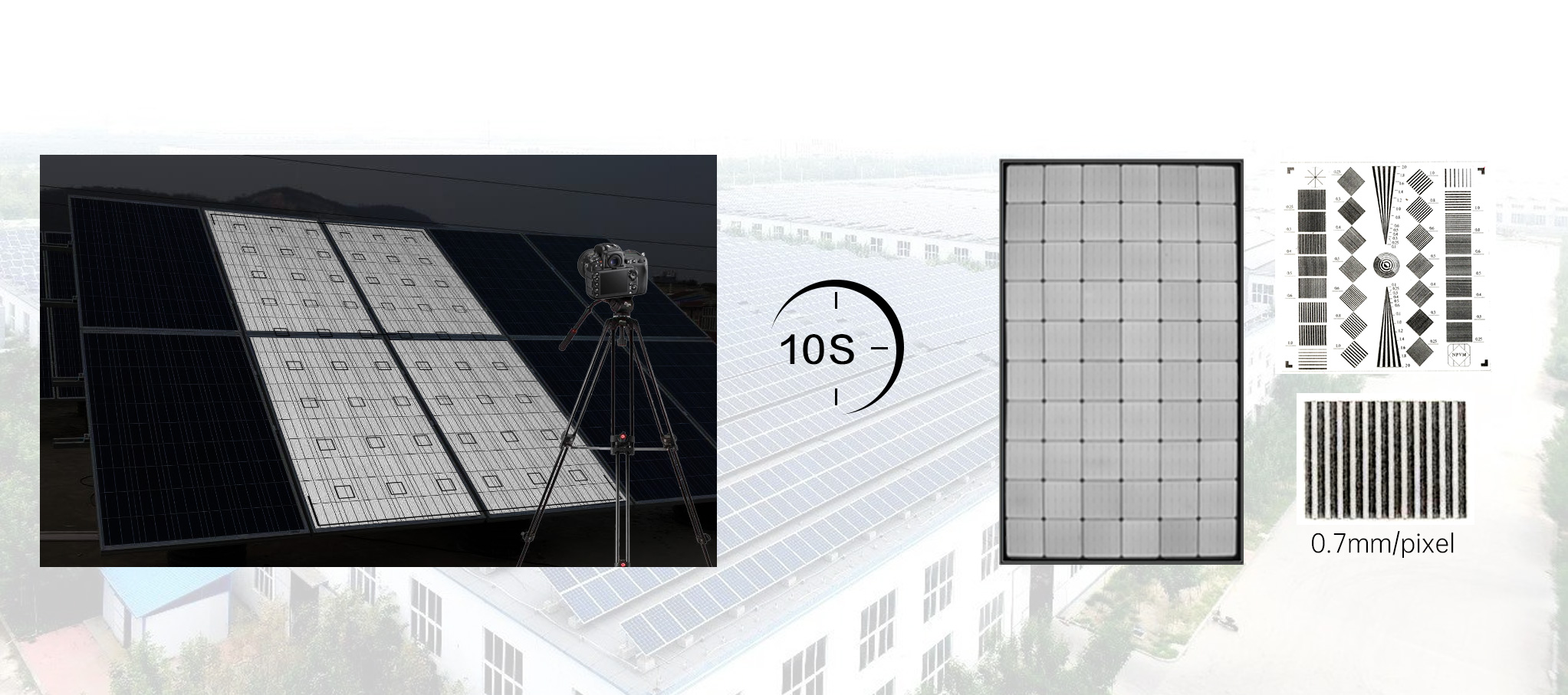

| 检测精度 |
电池片级 0.1mm/pixel；组件级 0.3mm/pixel |

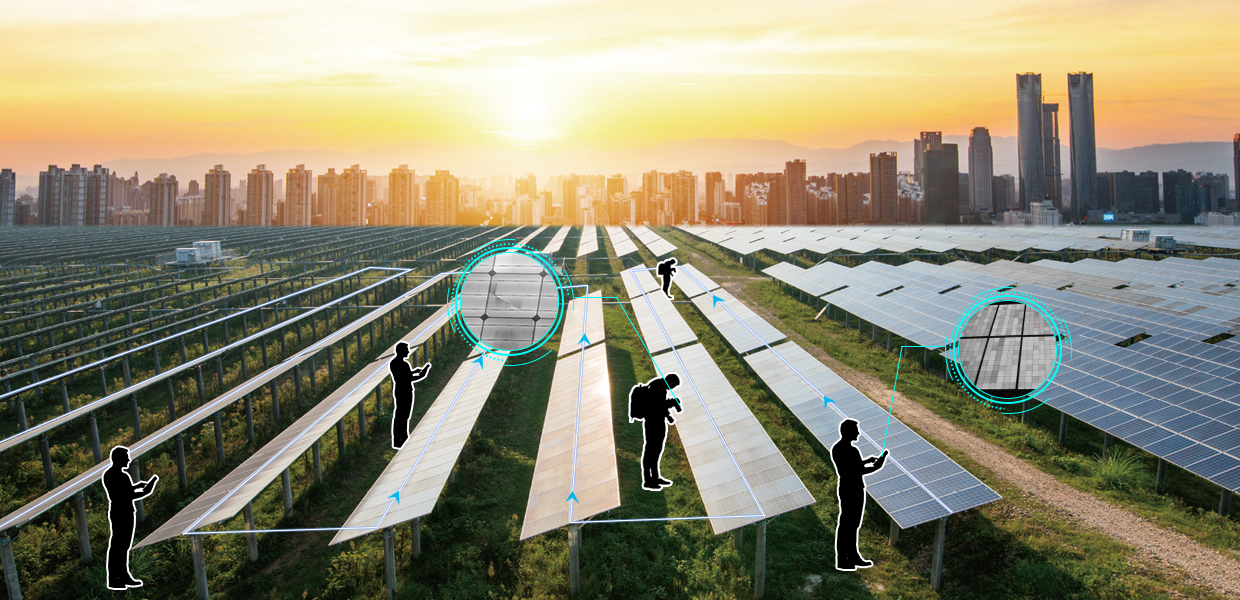

| 4K EL-视频扫描 |
A9S红外感光视频镜头；可实现手持视频隐裂动态扫描式检测 |
| 相机电池 |
1900mAh |
| 相机内存卡 |
64G 100MB/S |
| EL-Ai检测软件 |
| 平板电脑 |
Ipad 9.7英寸 64G （Apple 中国官方） |
| 5G Wi-Fi信号 |
200米无线控制设备检测；具备抗电池干扰能力；传输速度1～5秒（原图） |
| 通讯协议 |
无线图传 10MB/S ；可调节红外相机检测参数；可调节EL检测电源参数 |
| APP软件平台 |
Android、IOS、window |
| Ai缺陷识别 |
EL图像缺陷自动识别、EL图像自动分析并自动标记、EL图像Ai识别后批量生成图像插入式检测报告与组件定位报告 |
| WI-FI频率 |
5GHz 抗电磁干扰 |
| 传输距离 |
50～200米 |
| 传输速度 |
＜5s |
| 图片查看 |
ipad软件内显示为无损精细原图，显示尺寸＞10MB |
| 画质调节 |
高精品质 >10MB ；标准品质 5～10MB ；压缩品质 <5MB ； |
| 相机参数调节 |
相机曝光时间；ISO增益；光圈等参数控制调节 |
| 相机参数场景模式 |
一键设置隐裂、破碎片、低效率片等不同检测场景参数 |
| EL电源参数调节 |
EL移动电源参数调节，通断电控制，上电时间设置 |
| EL一键联控检测 |
一键检测，同步操作相机拍照与EL电源上电。 |
| 视频扫描功能 |
软件切换视频扫描与拍照模式，并进行EL视频扫描检测 |
| 条码录入功能 |
扫码器录入、手动录入、调用ipad摄像头扫码录入；条码自动匹配为图片名称 |
| 水印功能 |
检测日期与时间均可以选择性显示在EL测试图上 |
| 图片加密功能 |
所有检测数据均默认自动保存在软件内，并同时备份SD卡与ipad相册 |
| 缺陷分类 |
EL图片缺陷多点标记，并按照缺陷类型进行分类保存 |
| Ai正摄 |
Ai识别EL图像，并去除背景自动矫正图像至方正图像 |
| Ai测量 |
Ai计算隐裂长度与面积 |
| 项目管理 |
手动/自动生成项目文件夹，并按照电站名称与日期分类管理EL检测图片 |
| 检测报告预览 |
Ai自动生成检测报告在线预览，并可在线编辑修改报告 |
| 图像报告Ai生成 |
Ai按项目管理自动生成EL图像检测报告 |
| 定位报告Ai生成 |
Ai按项目管理自动生成EL图像电站定位报告，便于溯源消缺 |
| 相册管理 |
软件可分类分别管理：SD卡图片、软件图片、ipad相册图片 |
| SaaS云平台上传 |
EL检测图像可上传至LaiLx云平台进行图像存储；并拓展电站管理功能 |
| 其他功能 |
相机电池电量预览；中英文双界面切换；设备培训在线视频 |
| 移动电源 |
| 电芯容量 |
30AH 高性能离锂电池 |
| 输出功率 |
50～900W（持续续航＞5h，间接续航＞1300块组件） |
| 电流电压 |
根据组件规格自适应匹配电流电压上电 |
| 上电方式 |
M4接触式 |
| Wi-Fi控制 |
可通过EL-APP软件控制电源输出与定时通断电 |
| 断电方式 |
长时间通电；延时断电（时间可设置） |
| 电源屏显 |
电量LED数显 |
| 逆电流保护 |
阻抗光伏板电流倒灌，并可设置阀值自动断电。保障人身安全 |
| 短路保护 |
光伏板短路测试，电源自动断电。防止击穿组件 |
| 恒温功能 |
温度超过45度（安全工作温度）自动降温 |
| 电源重量 |
＜5kg |
| 电源体积 |
长220*深400*高180mm |
| Wi-Fi 程控EL组串电源 |
| 输出电压 |
0～1500V |
| 电压精度 |
±0.1% |
| 输出电流 |
0～5A |
| 电流精度 |
±1% |
| 最大负载功率 |
7500W |
| 输出稳定性 |
±0.05% |
| 上升时间 |
100ms（满量程的5～95%） |
| 输入电压 |
220VAC / 380VAC（出厂前选定） |
| 输入频率 |
50/60Hz |
| Wi-Fi控制 |
图像水印，EL图像可自动水印对应测试的电流电压参数 |
| Wi-Fi控制 |
可通过EL-APP软件调节电源的电流电压 |
| Wi-Fi控制 |
可通过EL-APP软件远程控制电源通断电 |
| Wi-Fi控制 |
可通过EL-APP软件自动切换高低电流上电进行隐裂与衰减的不同电流测试测要求，电压电流可提前预置设定 |
| 程控短路保护 |
光伏组串反接短路保护，预防光伏组件击穿二极管 |
| 程控缓冲保护 |
缓冲式光伏组串通断电，预防大电流直上击穿光伏板 |
| 程控逆电流保护 |
程序阻抗光伏组串电流倒灌，保障人身安全 |
| 程控稳态输出 |
根据组串不同功率组件自适应匹配电流电压（避免击穿组件） |
| EL特性 |
可完成1～26块（15KV内组串）同步供电；
可在汇流箱、逆变器、组串终端接入供电； |
| 安全保障 |
程控控温可确保内部温度控制45°C以下；
接地漏电保护
过载熔断保护 |
| 重量 |
< 15kg |

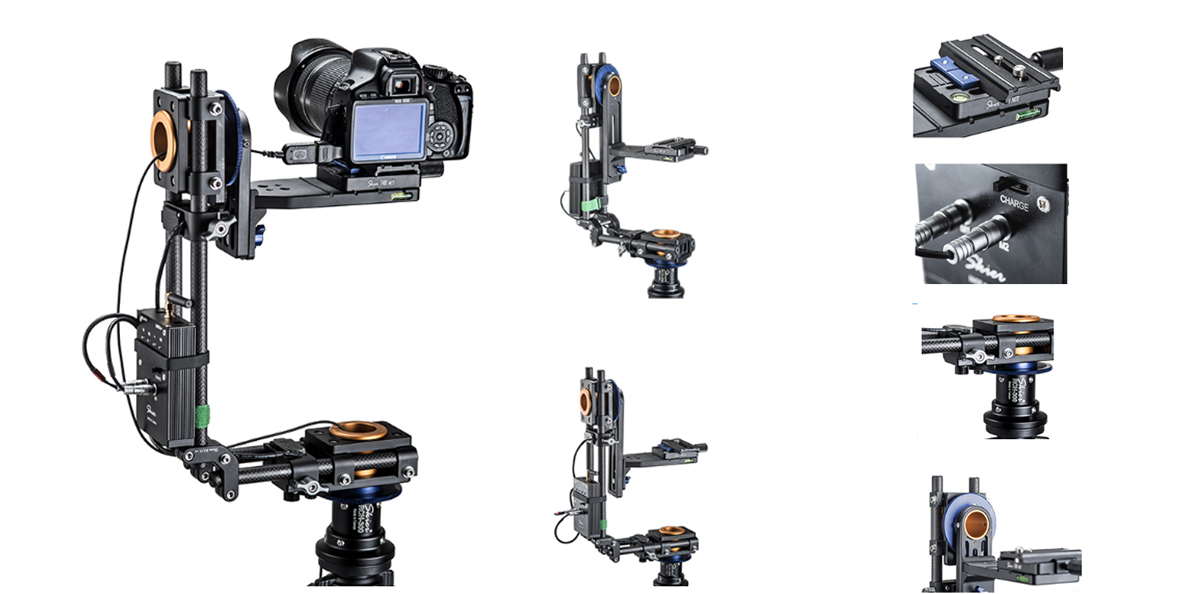

| 支架系统 |
| 高度 |
3米 |
| 材质 |
碳纤维 |
| 云台 |
720°检测云台 |
| 摇臂横杆 |
720°俯拍检测 |
| 适用地形 |
全地形通用，安装前与支架上组件通用检测 |
| 全景定位功能 |
十字激光定位；自动测距；锂电续航8h |
| 检测定位 |
可精准定位1～26块组件的同步检测 |
| 校准 |
仪器可发出十字校准光线，实现多组件检测的中心点快速校准定位，并可校准探测角度，覆盖横纵0～20m
光线不影响EL成像，可常开 |
| Wi-Fi 组串控制器 |
| 电压范围 |
0～1500V |
| 电流范围 |
0～30A |
| 控制方式 |
200米无线控制 |
| 组串切换 |
20路组串同步切换控制器上的 |
| 数显指示灯 |
电量显示，支路上电显示 |
| 储能时间 |
>20小时 |
| 上电接口 |
MC4 （组串逆变器）；鳄鱼夹（汇流箱）；MC4 （组串端） |
| PC软件系统（赠送） |
| 运行平台 |
windows操作系统 |
| 软件功能 |
可调节EL主机参数；扫码录入；缺陷分类保存并形成统计表；自动截图/优化/水印/等图片处理；视频取景模式；每日图片文件夹自动生成；自动下载等 |
| 条码录入 |
扫码器录入 / 手动录入 |
| 适用环境 |
| 电站类型 |
沙漠、高原、屋顶、丘陵、山坡、厂房、屋顶、雪地、大棚、农光互补、渔光互补、风光互补、等各种环境 |
| 保障信息 |
| 保修政策 |
全国联保；质保范围内24H问题响应，48H提供解决方案 |
| 质保时间 |
一年质保 |
