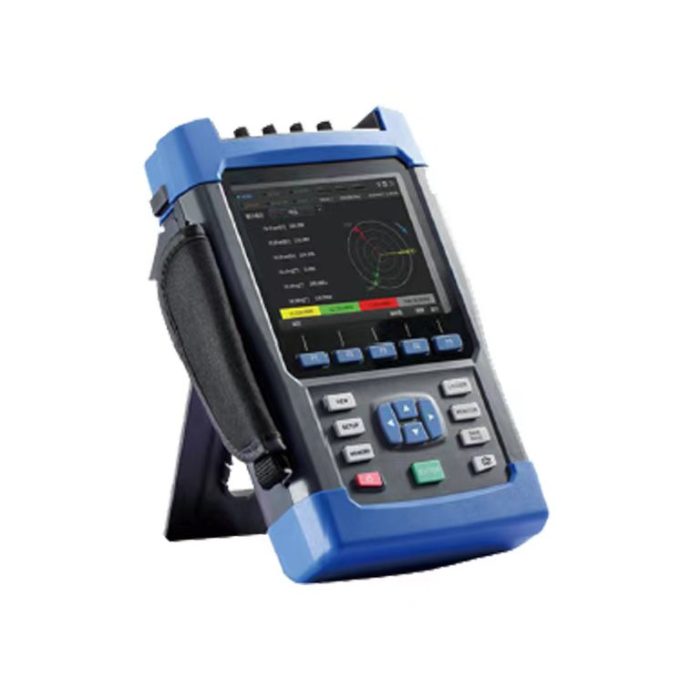

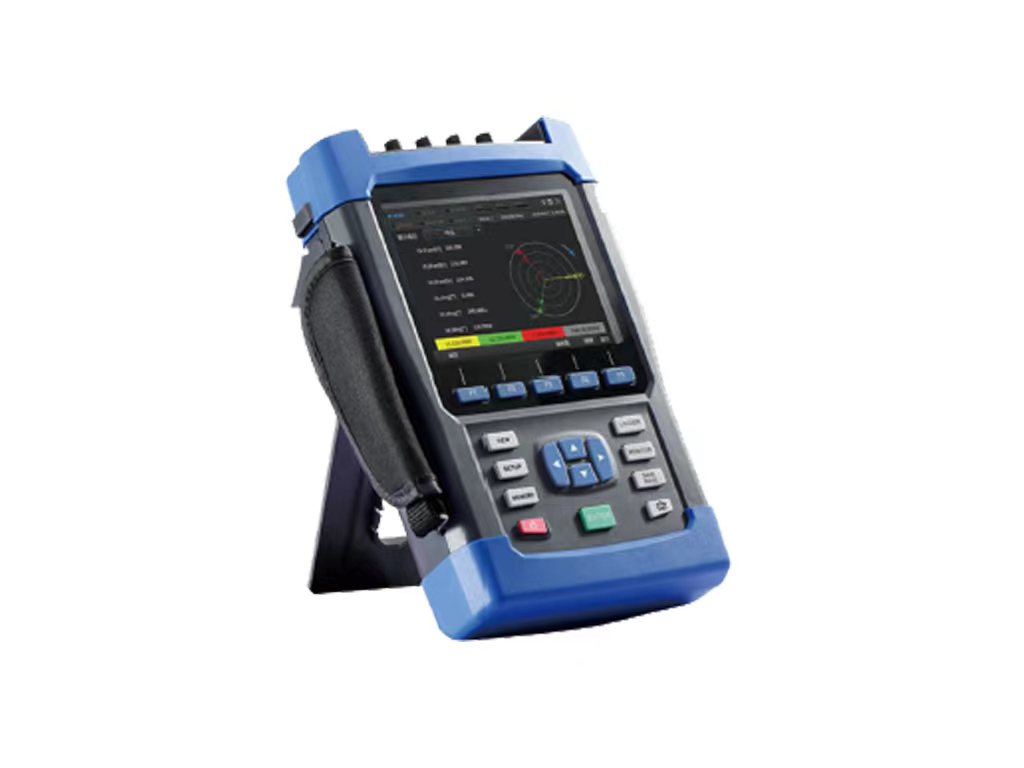

LX6500?手持式电能质量分析仪

LX6500?手持式电能质量分析仪，它可记录分析现场的谐波、电压、电流、频率、波动、闪变、功率和三相不平衡等所有电能质量参数，同时具备电 能瞬态监测、录波分析、能效损耗评估、逆变器测量等高级测量功能。测量结果提供免费的上位机分析软件进行二次分析，为电网电能质量治理提供准 确的数据依据。

核心技术指标

• 闪变精度：±5%
• 电压精度：1%
• 频率：50Hz/60Hz
• 测量周期：10/12周期
• 频率宽度：5-69Hz
• 电压不平衡度：±0.2%
• 电流不平衡度：±0.5%
• 最高采样频率：200kHz

• 电流精度：1%+CT精度
• 功率因素精度：5%+CT精度
• 电压测试范围：0-1000V，瞬间 6000V
• 数据存储：8G
• 工作时间：≥5h
• IP等级：IP53
• 支持手动/自动录波
• 录波时间：10s-10min
• 录波周期：10/12周期
• 最小记录时间间隔：2s
• USB传输速度：≥17M/S
• 谐波测量：50次/50Hz-2500Hz
• 录波采样点：128/256/512 点/周期
• 安全等级：600V?CAT?IV/1000?V?CAT?III
• 中英文界面设置
• 支持多互感器品牌
• 逆变器测量：单相/三相
• 能量损耗分析：货币统计
• 免费专业上位机分析软件
• 瞬态监测：捕获最短 50us波形
• 符合 IEC61000-4-7谐波测量标准
• 符合 IEEE1459、DIN?40110?算法
• 符合 IEC61000-4-15闪变测量标准
• 间谐波测量：50次/25Hz-2475Hz
• 高次谐波：35次/2100Hz-8900Hz

高级测量功能

录波分析

支持 1-10min?录波功能，支持自定义采样点记录原始波形，PC?专业上位机分析软件二次分析波形，更有效分析电网故障原因。

参数统计

全面对电能质量参数进行记录和数据分析。最小记录间隔为 0.2s，记录的数据可供上位机软件二次分析，并可以生成自定义或国标报表。

瞬态监测

200kHz?高速定频采样，可捕获最短 50us?波形瞬间脉冲，捕获快速变化的波形数据，同时支持瞬态事件无损录波功能。

能效损耗评估

支持功率分解，详细统计各类型参数引起的损耗功率，支持污染评估，同时通过货币的形式直观展示能量损耗导致的经济损失

逆变器测量

可对单相/三相逆变器进行电参数分析，分析及记录逆变器的直流输入、交流输出及转换效率等参数。

示波器

显示 4 通道电压电流波形，支持横向及纵向缩放，直观显示波形畸变情况，了解高次谐波对信号的影响。

特色功能

多区域标准

50Hz/60Hz?电网工频系统测量，中英语言设置，自定义多国家相序颜色标准和计算方法，满足不同用户需求。

高精度、宽频带、宽量程

测量精度符合 IEC?61000-4-30?A?级标准，IEC61000-4-7?谐波测 量、IEC61000-4-15?闪

变测量，最大可测 6000V 瞬间电压，高次谐波最大频率可以达到 9kHz

设置向导

指导用户设置参数，满足测量基本设置，解决新用户不清楚如何设置参数的困惑，可视化引导，简单便捷。

接线验证

独创接线验证功能，指导用户正确接线，防止接线错误导致无效 记录，接线错误有效提示。

兼容性设计

支持行业多种品牌的电流互感器。

IP53?级别结构

具备 1.5m?防摔保护能力，防护等级高达 IP53。

数据分析软件 PQViewer

电能质量数据分析软件（PQViewer）是与电能质量分析仪配套的数据分析软件。?PQViewer 能读取分析仪采集并记录的电能质量数据文件，提供数据分析功能、数据统计功能，并能导出测量数据、导出符合国际标准的报表，有助于快速准确的定位电能质量问题。数据分析功能

• 统计数据分析，以趋势图方式显示电压、电流、功率、频率以及谐波等数据的统计结果，所有电能数据状态变化一览无遗；
• 谐波分析，以直方图与趋势图显示谐波数据的统计结果，从谐波的细节数据到宏观的结果都在掌握之中；
• 事件数据分析（暂态事件与稳态告警事件），报告事件发生的时间、类型及详细数据，可以单通道分析、多通道对比分析事件发生时刻的电能质量状态；
• 通过简单的操作便可生成符合国标的报表

数据导出与报表

• 导出报告内容，可快速输出 Excel 格式报表、趋势图、谐波频谱柱状图和 ITIC 曲线，广泛应用于测量数据的二次分析，效率更高；同时提供 Word格式报表，表格数据与图片同时查看，内容丰富，节省时间。
• 导出原始数据，以 csv文件导出记录的原始数据，便于二次数据处理分析，结果精确；

• 操作简单，两步操作即可完成导出。
