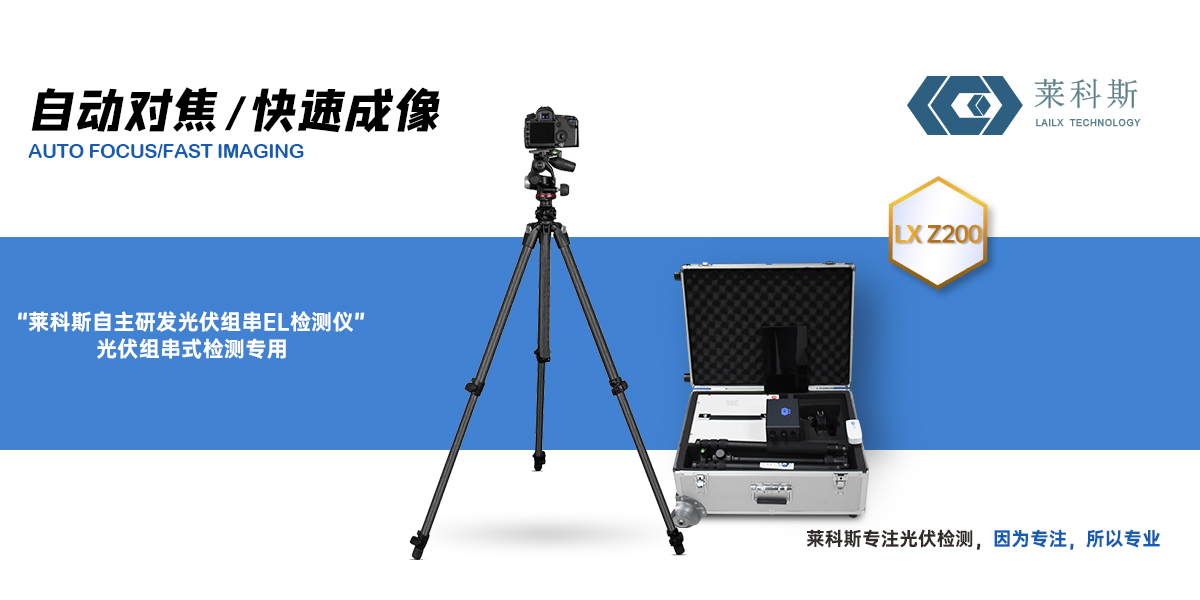

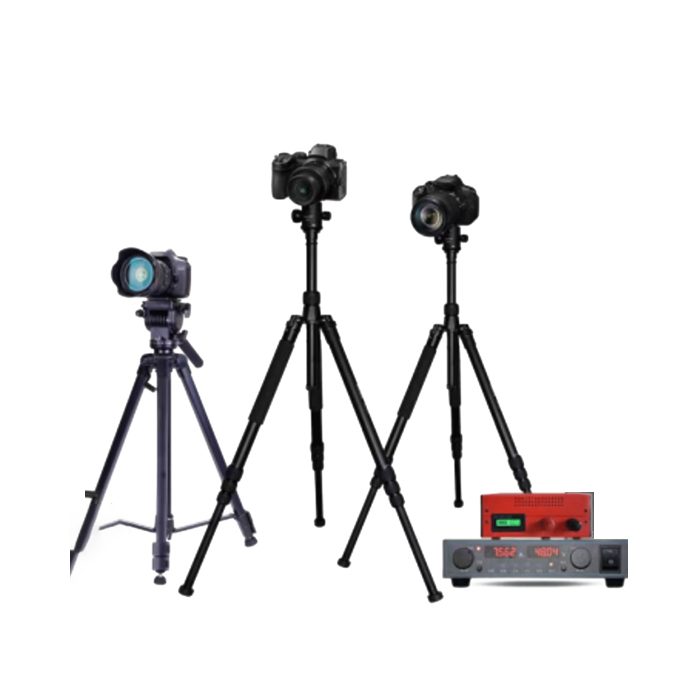

便携式EL检测仪
设备简介：
便携式组件EL检测仪 是适用于光伏电站及流动性客户现场检测需求的设备，其可检测厂家来料安装前组件，安装好的支架上组件（不拆卸），后期运维组件，可检测组件内部隐裂缺陷，衰减，热斑等质量问题，通过检测在前期就可将电站整体质量进行把控，从而避免后期的电站快速衰减，方阵失配，功率不足，以及责任鉴定问题，莱科斯EL同时搭配新军用级别防红外暗室使得设备可以在任何环境任何地点任何时间段进行太阳能电池板EL内部缺陷检测。
便携式EL检测仪 其通过IPAD或pc扫条码操作进行远程操作，搭配莱科斯专利性全自动对焦（免对焦）功能，可对组件进行快速检测，检测周期0.04~10秒检测时间，可实现双组件自供电上电检测，24小时续航，操作简单，携带方便，可检测组件内部隐裂缺陷，衰减热斑等质量问题时间，高配可实现1~25块组件的同步上电检测，操作简单携带方便。
可检测识别缺陷类型：隐裂/断栅/裂纹/破片/边缘过刻/碎片/黑心/黑边/短路/烧结网纹/材料缺陷/低效率片/失配/衰减/热斑效应/PID..
性能优势 advantage
高低切换测试，0.1A~10A均可检测切换成像
全自动对焦系统
莱科斯独家全自动平面对焦，不同于同行业内的定焦、点对焦及手动滑刻式对焦模式，具备全画面清晰度分布均匀，测试速度可达免对焦的0.01秒速度，精度0.1 mm/pixel
高感相机扩容锁相
G系列产品自供电模式可同时检测支架上双组件平面方阵一次性检测， 以及1~22块组件同步检测成像能力，使电站检测更加轻松快捷。
24th全天候检测
独家CCD系统，搭配军工级防红外暗室，可实现EL在全天候环境下均可进行检测，可直接不拆卸测试支架上组件
视野全景定位
莱科斯独家全景定位功能，可辅助相机快速定位电站支架上组件位置，更快的检测出全面完整的EL图像，全景仪可提高支架上组件检测效率5~6倍
直流稳压式移动电源
便携式EL检测仪配置有莱科斯独家研发的集成式移动电源模块，具备有更大的容量自供电检测时间（1000块组件）更长的续航检测时间（24th不间断上电检测），更快速的上电方案（APP软件同步电源检测的通断电）。
高配升级选择 High with
莱科斯针对不同客户对于不同价位以及配置需求给予了更多的选配，绝大部分零部件均使用同款优型号，以确保优性能，同时莱科斯更愿意开放研发端口，共同使得便携式EL检测仪功能更加进步
2合1直流稳压式移动电源---*单组件自供电上电，容量400~500块组件，自供电外接电双切换模式，24th续航使用，6kg，优携带型号
分体式电源模块---*双组件自供电上电，容易700~1000块组件，自供电外接电双切换模式，24th续航使用，无线遥控开关，优配置型号
直流稳压电源---‘’0~100V，0~200V，0~500V,0~1000V,0~1500V，0~10A直流稳压电源，具备国产性价比配置与进口高性能高稳定性配置，可完成1~36块组件的一次性上电，优组串式检测型号
轻便高储能电源
10Ah大容量双控电源，长时续航，软件遥控输出，无接触更安全，内设自动断电控制程序，有效把控电量使用防电池板检测过程电流倒灌电源，内置逆电流保障模块，缓存式输出电流电压，预防光伏电池板击穿。
适应多种场景
适用于流动性用户现场检测，独家无线取景远程控制采用进口核心芯片，为检测太阳能电站组件及来料太阳能电池板的专属移动式检测设备。
WIFI无线APP专业软件
高感系列配置有两个wifi信号无线通道，可通过手机平板等设备在150米范围内无线操作设备检测及传输识别，同时具备了Ai自动识别功能。
卓越的5G信号模式：150米范围超强电磁干扰信号屏蔽，EL检测更顺畅，同时具备多种组件扫码匹配模式，检测图像自动匹配组件条码，方便溯源查询。
APP无线软件功能：莱科斯原图成像传输系统，调节相机内所有检测参数，按缺陷类型标记图片，查看所有检测图片，Ai标记，下载，分享云端，实时取景，删除，筛选，等功能。
APP软件具备项目管理与检测报告自动生成功能，同时具备了光伏组串建模定位的检测功能，使得检测后期的报告工作时间大幅度降低。
无线加密软件
150米无线传输WIFI模块搭配自主研发的自动识别检测软件，功能齐全，操作智能，支持人工标记分类以及AI自动识别，检测过程中即可建模，导出报告时自动生成定位报告。
缺陷识别
软件内即可标记缺陷位置，即拍即点，操作便捷点击即可标记多处缺陷所在位置,缩短检测周期。
扫码定位拍照
支持平板扫码拍照以及扫码仪扫码拍照，自动录入光伏板编码，并对成像图命名。
即时定位建模
莱科斯自主研发软件，检测期间即可同步建模，支持一键导出定位报告 。
参数及说明 standard
| 红外探测器 | |
| 分辨率 | 6000 x 4000 |
| 总像素 | 2600万 |
| 感光芯片 | CCD 科研级 |
| 红外芯片 | Lailx10s锗芯片 99.8%红外折射率 |
| 红外镜头 | 100万像素；95%取景画面覆盖；电子光圈；EL成像色散率低于2% |
| 成像范围 | 有效隐裂成像 0～3000 x 5000mm （1～4块组件） |
| 对焦方式 | 全时暗光自动对焦 |
| 对焦点位 | 54点 |
| 对焦距离 | ≦5m 全自动对焦；达到0秒免对焦能力 |
| 弱光拍摄 | 低于 100W/㎡辐照度 |
| 红外线处理波段 | 灯光/月光/星光 对检测无影响 |
| 检测速度 | 1～30s可调 最快成像速度3s |
| 感光精度 | 可在3A弱电流呈现清晰隐裂成像 |
| 成像精度 | 0.7mm/pixel |
| 传输方式 | 150米无线传输，稳定可靠 |
| 相机电池 | 2400mAh，大容量锂电池 |
| 相机内存卡 | 32G 90MB/S |
| WI-FI 控制器与APP软件 | |
| EL测试仪操作方式 | 无线操作EL主机检测 并可稳定完成系统控制 |
| EL测试仪操作软件 | 安卓 、IOS 、windows |
| 平板电脑 | 10.2英寸平板电脑 |
| WI-FI频率 | 4GHz 抗电磁干扰 |
| 传输距离 | 150米~200米 |
| 传输速度 | ＜5s；5MB/s |
| 图片查看 | ipad软件内显示为无损精细原图，显示尺寸＞10MB |
| 条码录入功能 | 具备手动输入、扫码器录入与调用软件所在设备摄像头扫码的功能，条码自动保存为检测图片名称 |
| 自动检测功能 | 条码录入后EL相机自动检测，并自动匹配组件条码 |
| 图片标记 | 所有检测数据均可直接图片上标记缺陷并分类保存 |
| 图像比对 | 软件操作界面可直接比对多张EL图片，并可放大缩小查看，无需切换界面 |
| 水印功能 | 检测日期与时间均可以选择性显示在EL测试图上 |
| 数据控制 | 软件内可直接调节红外相机曝光时间/感光度/光圈等参数 |
| 图片导出 | 主机数据无线传输至PC电脑内，无需数据线与网络 |
| Ai识别 | APP软件自动识别缺陷并标记 |
| DC移动电源 | |
| 电芯容量 | 20AH 松下（进口） |
| 输出功率 | 0～800W |
| 储能续航 | 持续续航＞3H，间接续航＞900块组件（300W组件实测数据） |
| 面板数显 | 电量LED数显 |
| 上电方式 | M4接触式 |
| 输出方式 | ①30米无线遥控控制；②手动按钮控制 |
| EL智能检测 | 0～1000秒（可调）自动断电 |
| 遥控器 | 30米无线操控范围，电池可更换 |
| EL短路控制 | 电源短路瞬间保护，并可一键恢复工作状态，以防光伏板短路测试烧毁电源 |
| 逆电流保护 | 抗光伏板逆电流倒灌电源 |
| 稳态控制 | 恒定输出电流电压功率，不受储能电量影响 |
| 电路保护 | 恒温散热，漏电保护，过载保护，绝缘保护，低温保护 |
| 电源重量 | ＜8kg |
| AC恒流源 | |
| 电能参数 | 0～60V；0～10A；600W；AC220输入 |
| 电能精度 | ±01V；±0.01A |
| EL上电特性 | 高低电流切换测试 |
| EL智能检测 | 可预设电流电压参数 |
| 电路保护 | 短路保护，逆电流保护，漏电保护 |
| 电源重量 | ＜2kg |
| 支架系统 | |
| 高度 | 3米 |
| 材质 | 碳纤维 |
| 定位 | 十字激光；400nm；横纵＞5米覆盖范围 |
| 云台 | 720°摇臂云台 |
| PC软件系统（赠送） | |
| 运行平台 | windows操作系统 |
| 软件功能 | 可调节EL主机参数；缺陷分9类保存并形成统计表；自动截图/优化/水印/等图片处理；视频取景模式；每日图片文件夹自动生成；自动下载 |
| 条码录入 | 扫码器录入 / 手动录入 |
| 保障信息 | |
| 保修政策 | 全国联保，享有三包服务；质保范围内24H问题响应，48H提供解决方案 |
| 质保时间 | 一年质保 |
产品配置单 configuration
| 名称 | 数量 | 单位 | |
| 主机相机 | 1 | 件 | |
| 软包 | 1 | 件 | |
| 测试手柄 | 1 | 件 | |
| 5米测试线 | 1 | 根 | |
| 内存卡 | 2 | 件 | |
| 相机电池 | 4 | 件 | |
| 平板电脑 | 1 | 件 | |
| WiFi控制器 | 1 | 件 | |
| 软件 | 1 | 件 | |
| EL-DC电源 | 1 | 件 | |
| EL-AC电源 | 1 | 件 | |
| 电源线 | 1 | 根 | |
| 全景定位 | 1 | 台 | |
| 拉杆箱 | 1 | 根 | |
| EL识别报告软件 | 1 | 件 | |
| 软件包 | 1 | 件 | |
| 使用手册 | 1 | 件 |
莱科斯（LAILX）致力于光伏检测设备的研发与生产，现有设备包括 EL检测系列，便携式EL检测仪，组串式EL检测仪，无人机EL测试仪，IV功率测试系列，便携式IV测试仪，电能质量分析仪，等相关光伏电站检测设备与光伏产线实验室检测设备。
